Строительство винтового фундамента

Винтовой фундамент – один из типов фундамента, основанный на использовании винтовых свай в качестве опоры. В современном строительстве он получил широкое распространение благодаря своей практичности, надежности, долговечности и безопасности.

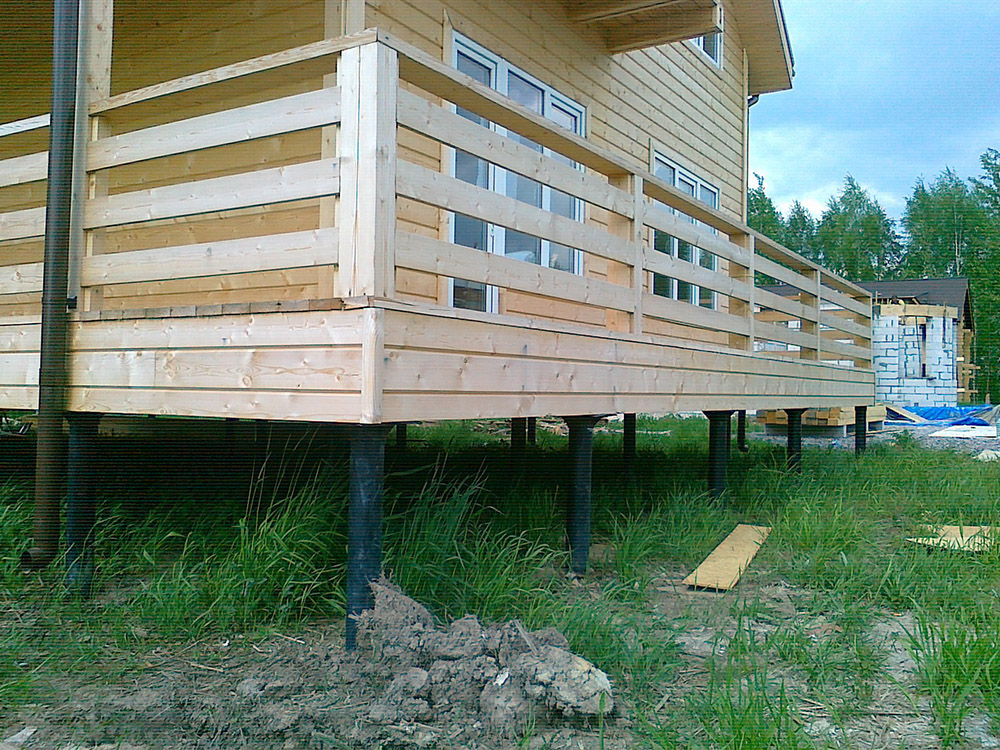

Винтовой фундамент для дома

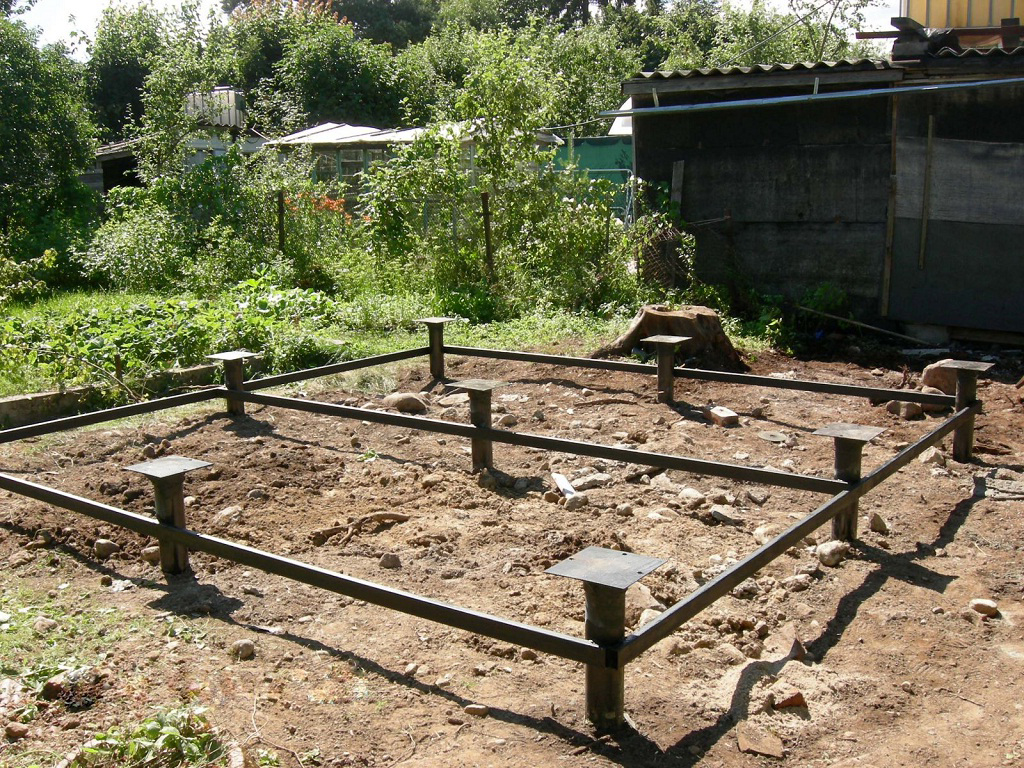

Винтовое основание для бани

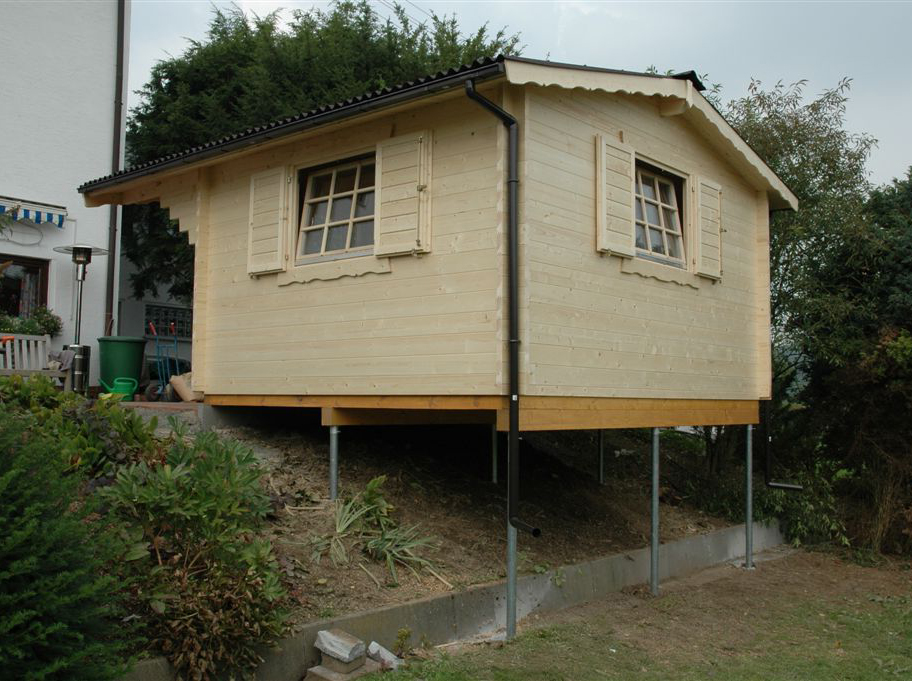

Винтовой фундамент на склоне




Содержание статьи:

  1. Сфера применения
  2. Классификация винтовых свай
  3. Антикоррозионная защита
  4. Этапы строительства
  5. Достоинства и недостатки винтового фундамента



Сфера применения

Данная разновидность основания используется при создании домов, коттеджей, бань, беседок, ограждений, а также ангаров, стендов и многого другого. Часто свайный фундамент применяется при строительстве бани в Челябинске. Использование винтового фундамента возможно при создании кирпичных, деревянных заборов, ограждений из профнастила.

Винтовой тип основания является отличным решением при возведении деревянных, бревенчатых, каменных, кирпичных конструкций.



Классификация винтовых свай

Основу конструкции составляют винтовые стержни, которые монтируются в землю. При этом тип грунта может быть практически любым: песчаным, глинистым, каменистым, с близким залеганием вод. Возведение традиционного ленточного или монолитного фундамента в таких условиях невозможно.

Сваи классифицируются по типам в зависимости от веса, характеристики грунта, нагрузки, которую они выдерживают, и других параметров. При строительстве винтового фундамента могут использоваться опоры как однотипной, так и различной конструкции.

В зависимости от ширины лопасти выделяют две группы: широколопастные и узколопастные.

Широколопастный вариант

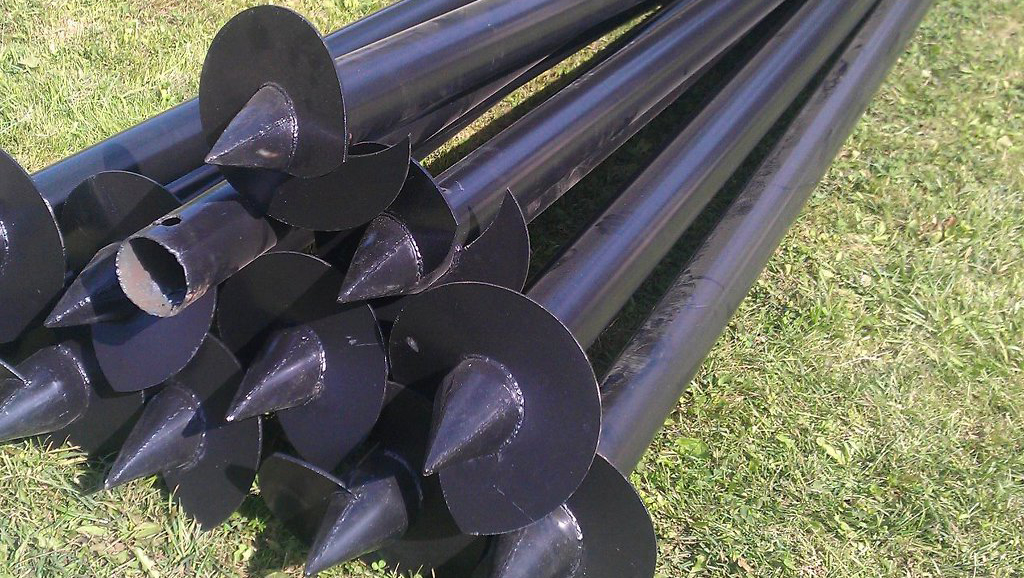

Широколопастные сваи Диаметр лопасти превосходит диаметр ствола в полтора и более раз. Применяется на дисперсных грунтах: песчаных, глинистых, заторфованных, илистых и т.д.

Узколопастный вариант

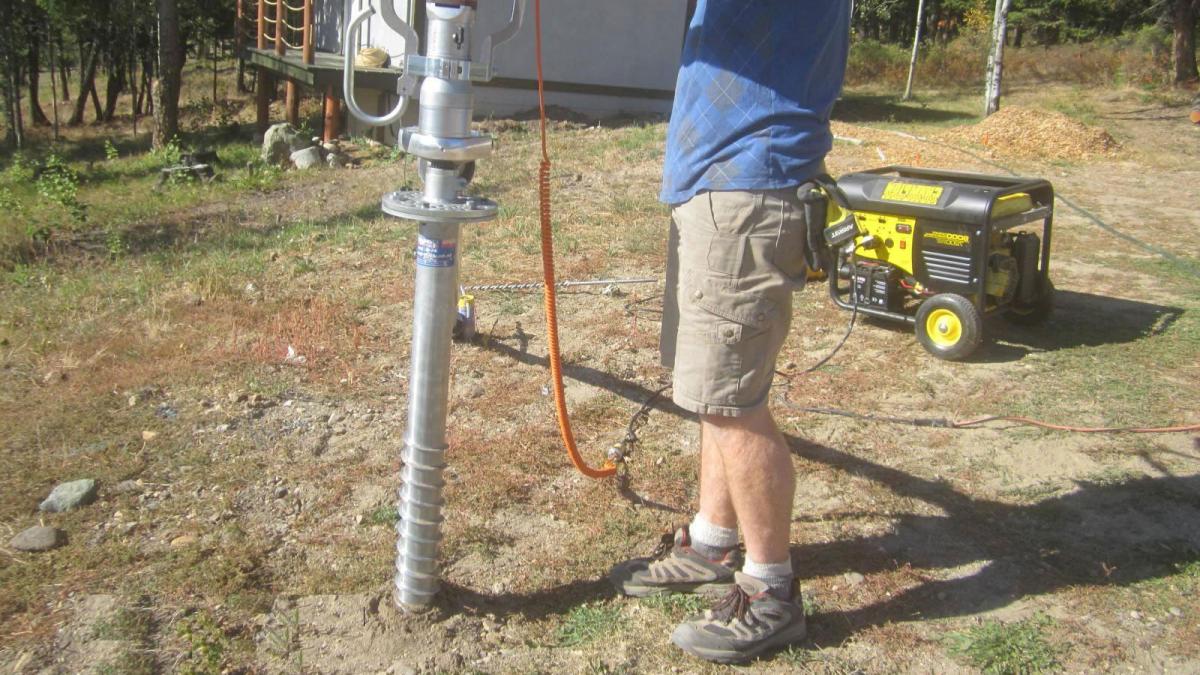

Узколопастные сваиДиаметр лопасти превосходит диаметр ствола менее чем в полтора раза. Данный вид используется при строительстве в экстремальных условиях, например, на вечномерзлом грунте.

В зависимости от типа наконечника выделяют опоры с литым и сварным наконечниками. При проникновении в землю литой наконечник менее подвержен деформации, чем сварной. Соответственно, он применяется на крупнообломочных грунтах, содержащих в себе различные включения. При всех остальных типах целесообразно применение конструкции со сварным наконечником.

По количеству лопастей сваи подразделяют на однолопастные и многолопастные (две и более). Однолопастные опоры типичны для плотных, непросадочных грунтов, обладающих хорошей несущей способностью. Их характерным недостатком является возможность «срыва» при достижении критической нагрузки во время вкручивания в землю. Чтобы избежать этого, при расчете основания на однолопастных стержнях следует применять специальный понижающий коэффициент.

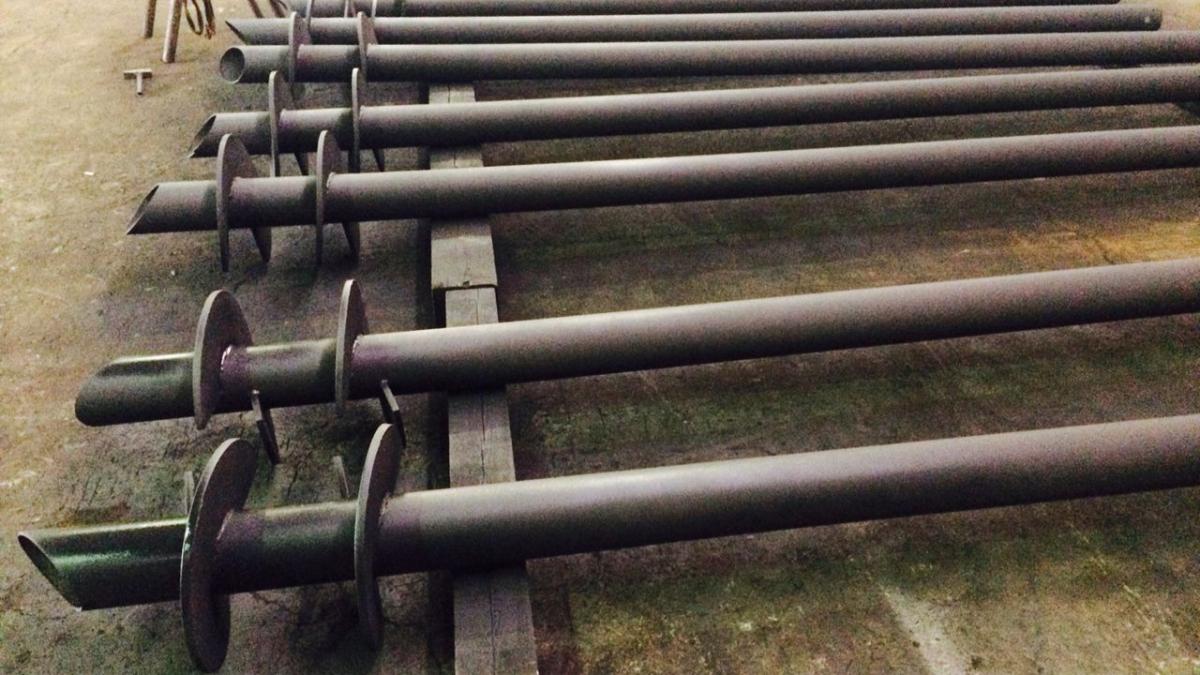

ДвухлопастныеМноголопастные стержни хорошо выдерживают нагрузки во всех необходимых направлениях, а именно на вдавливание, выдергивание и в поперечной плоскости. Такие показатели достигаются за счет большой площади сцепления с землей. Благодаря этому, они успешно используются в сложных условиях: пластичных, насыщенных водой, сыпучих и других подобных грунтах.

Также винтовые опоры делятся на две группы в зависимости от нагрузки, которую можно приложить к ним без деформации и разрушения. Изделия, применяемые при строительстве зданий, создающих незначительные нагрузки на фундамент, имеют диаметр лопастей до 500 мм в однолопастном исполнении и до 300 мм при многолопастном. Винтовые опоры для серьезных нагрузок отличаются большими размерами лопастей: более 500 мм и более 300 мм соответственно.

В качестве материала для изготовления свай применяют различные марки стали. Для увеличения срока службы данных изделий производится их антикоррозионная обработка методом нанесения эпоксидного, полиуретанового, полимерного или цинкового покрытий. Благодаря этому, срок эксплуатации свайной конструкции превышает сотню лет. Марки стали выбирают в зависимости от степени воздействия окружающей среды на строение. При изготовлении опор винтового фундамента, рассчитанного на работу в условиях агрессивных грунтов, применяют сталь марок 30 ХМА и 09Г2С. Это наиболее прочные варианты, которые стоит выбрать при возведении основания дома на сложном грунте.



Антикоррозионная защита

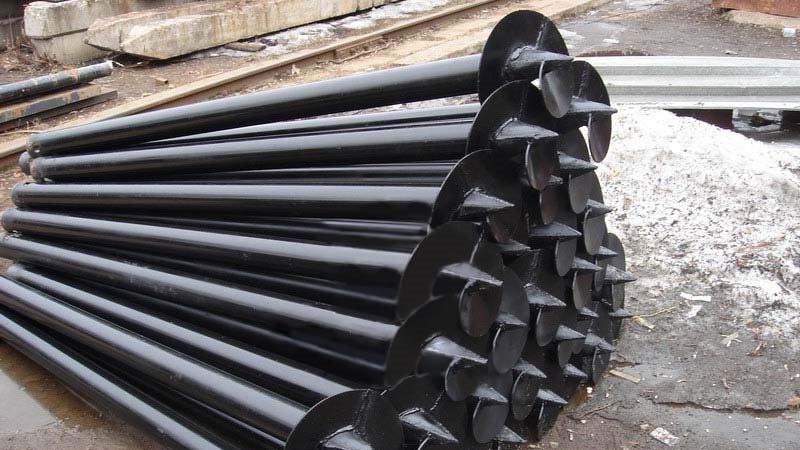

Винтовые сваи с антикоррозийным покрытиемДолговечность стальных свай во многом определяется степенью и скоростью развития коррозии металла. Чтобы максимально уменьшить эти показатели и продлить срок эксплуатации конструкции, применяют защитные покрытия. Современные технологии производства свай предлагают четыре варианта: полимерное, полиуретановое, эпоксидное и цинковое.

Нанесение полимерных материалов зарекомендовало себя при защите металла, как в условиях открытого воздуха, так и в почве. Метод нанесения полимерного слоя обеспечивает хорошее покрытие поверхности и высокую степень защиты. При этом нанесенный материал не меняет защитных свойств на протяжении длительного времени. Недостатком данного метода является сложность равномерного нанесения на неровную поверхность (например, стыки, швы). Некачественная обработка этих мест приводит к ускоренному появлению ржавчины.

Наилучшим решением является использование современного антикоррозийного покрытия, в состав которого входят полиуретановые смолы. Оно хорошо ложится на шероховатую поверхность, обладает высокой степенью стойкости к коррозии.

Еще один возможный вариант – применение эпоксидного состава. Такое покрытие обладает меньшей ударопрочностью, легче впитывает и удерживает воду. Оно отличается несложной технологией нанесения и невысокой стоимостью.

Цинковое покрытие создается двумя методами: горячим и холодным цинкованием. Первый метод обладает рядом преимуществ, однако его применение запрещено на сильнокислых и щелочных почвах.

Холодное цинкование осуществляется путем нанесения состава, содержащего цинковую пыль. Такое покрытие не отличается высокой прочностью и существенными антикоррозионными свойствами. Срок эксплуатации любого из видов цинкового покрытия не превышает 15 лет.



Этапы строительства

Технология возведения во многом зависит от типа строения (индивидуально-жилищное, гражданское или промышленное). Однако существуют общие этапы, которые в любом случае присутствуют при монтаже свайного поля.

1. Определение угловой точки.

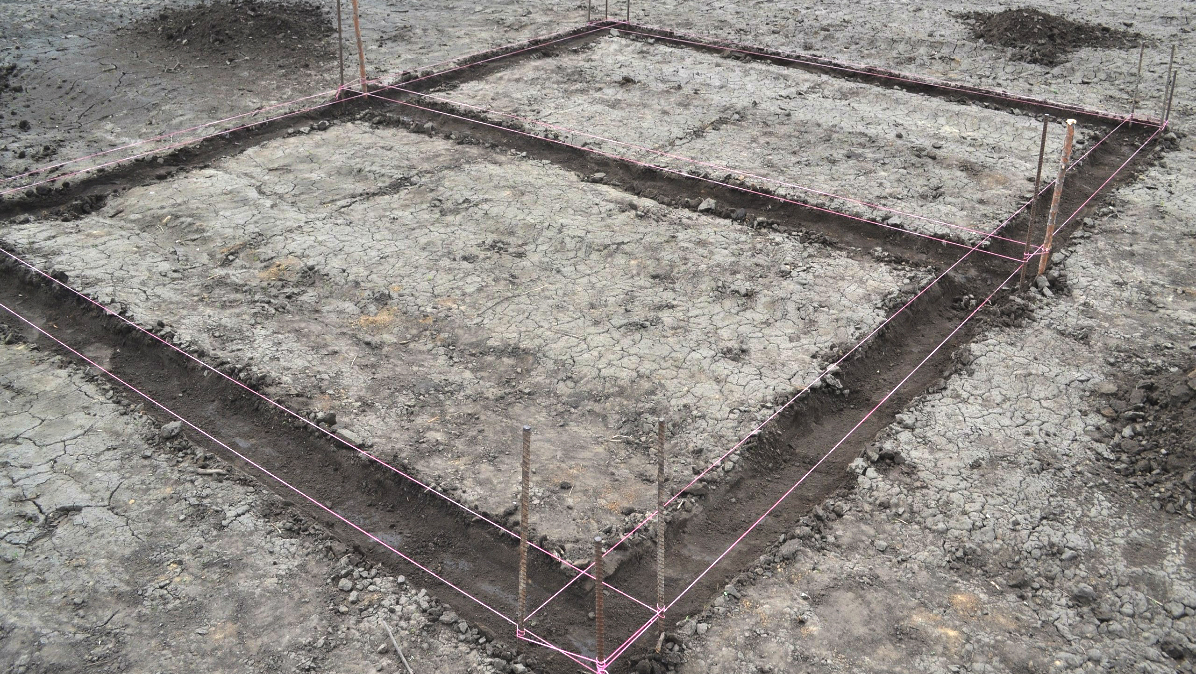

Разметка участкаНа строительном участке выбирают два места, на которых будут размещены угловые опоры. Эти места должны располагаться на одной оси и являться «отправной точкой» для установки остальных свай.

2. Установка угловых свай.

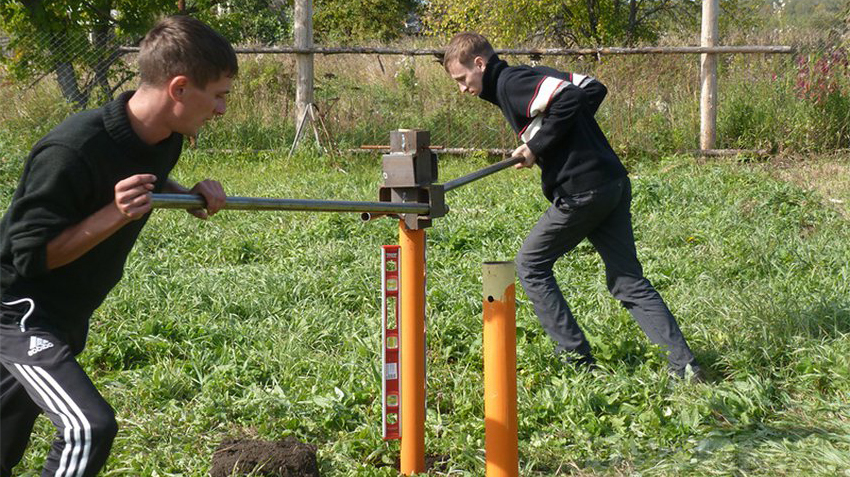

Установка свайДля установки первой сваи выкапывают приямок. Его диаметр должен быть не менее диаметра лопастей используемой опоры, а глубина в пределах 400 мм. В холодное время года приямок копают на глубину промерзания почвы. Сваю устанавливают в приямок и вкручивают ее в почву при помощи поперечных рычагов. Контроль над вертикальным расположением сваи осуществляется при помощи строительных уровней. Такая же технология применяется и при монтаже остальных свай.

3. Монтаж остальных свай.

После установки начальных элементов свайного поля определяют расположение третьей и четвертой угловых опор. После этого монтируют сваи по периметру будущего здания, а также там, где впоследствии будут находиться несущие стены.

4. Соединение опор.

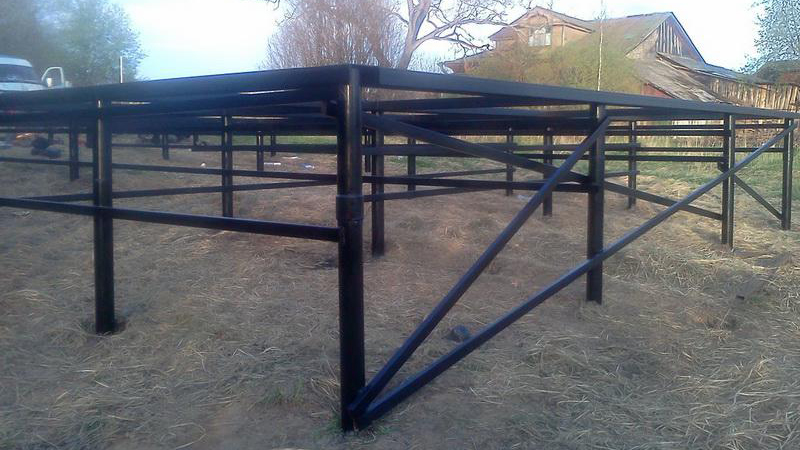

Обвязка винтового фундаментаСледующим этапом является соединение всех опор в единую конструкцию при помощи ростверка. Он может представлять собой деревянную или металлическую раму, лежащую на опорах, или бетонные плиты, покрывающие всю площадь фундамента. Вариант с бетонным ростверком целесообразен при строительстве массивного здания, которое будет создавать значительные нагрузки на опоры. Также мощное соединение требуется при работах на сложных грунтах, особенно подверженных горизонтальным перемещениям.

Чаще всего в индивидуальном жилищном строительстве ростверк выполняется из металлических брусьев, уголков либо швеллеров. Самый простой и надежный способ соединения элементов ростверка между собой – сварка. При сваривании деталей фундамента допускаются небольшие погрешности в установке свай, в то время как альтернативный способ (при помощи болтов) требует высокой точности. Еще одним минусом болтового соединения является необходимость наличия крепежных площадок на всех сваях, что увеличивает их стоимость.

В отдельных случаях ростверк может иметь форму не рамы, а прямого бруса. Такая конструкция применяется при создании фундамента под различные ограды, например, деревянный забор.



Достоинства и недостатки винтового фундамента

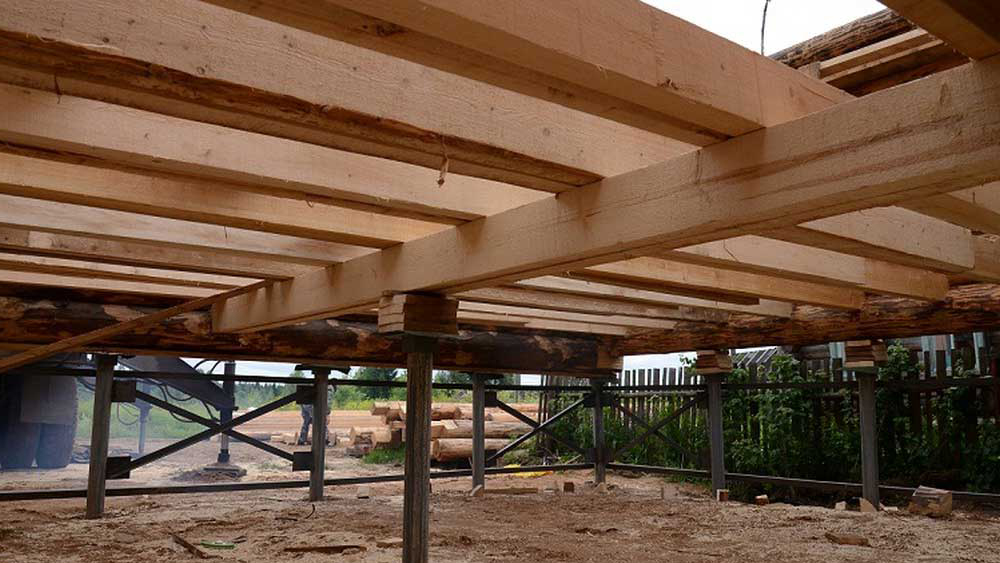

Свайный фундаментУ фундамента, основанного на винтовых стержнях, имеется множество преимуществ, что обеспечивает ему все большую популярность.

1. Низкая стоимость.

По сравнению с классическим ленточным фундаментом для дома, винтовой фундамент гораздо дешевле. Это объясняется тем, что отсутствует необходимость механизированной выемки большого количества почвы и ее вывоза, приобретения цементного раствора, а также использования специальной техники для заливки. Все, что необходимо приобрести для монтажа, – сваи и материалы для создания ростверка. В большинстве случаев при схожей площади данный вид основания будет иметь более низкую стоимость.

2. Долговечность.

При условии правильного и качественного проведения антикоррозионной обработки винтовой фундамент будет служить практически столько же, сколько и другие виды, основанные на бетонных конструкциях.

3. Использование на любом типе грунта, даже на водной поверхности.

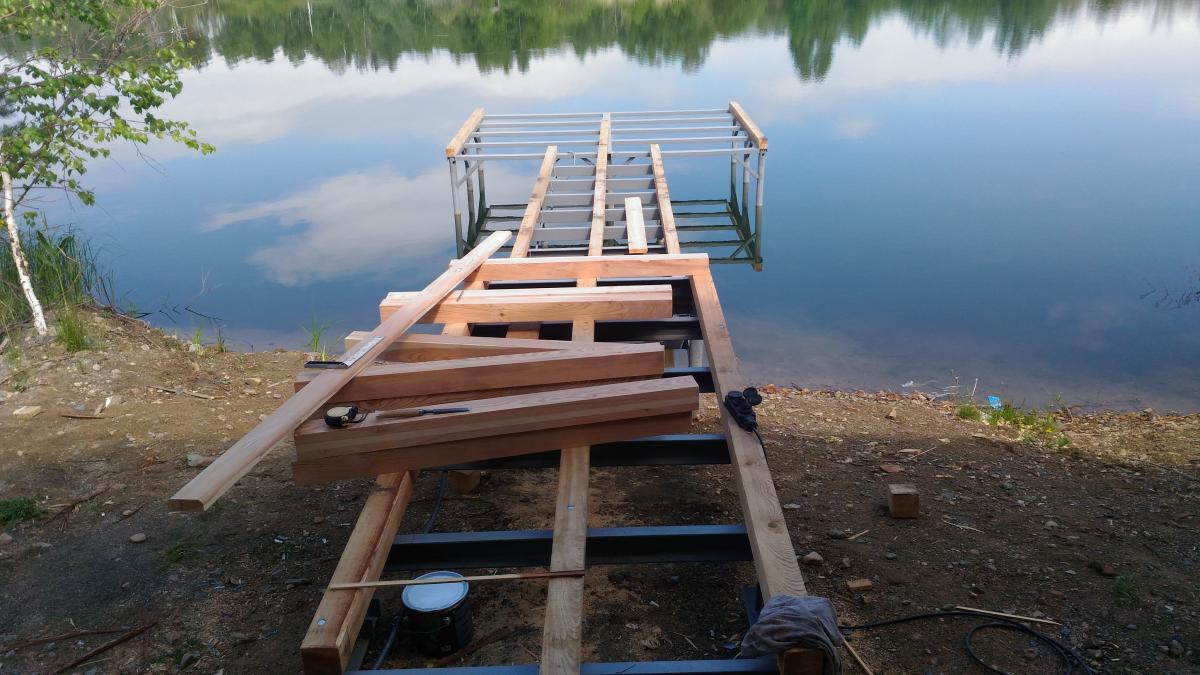

Строительство понтона на винтовом фундаментеПоскольку винтовой фундамент опирается не на поверхностные, а глубоко залегающие слои земли, его можно с успехом установить в сложных условиях строительства. Такое основание является идеальным решением при возведении здания или сооружения в воде (бани и т.д.). Свайный фундамент позволяет поднять строение на определенную высоту для исключения его контакта с водой.

4. Легкость установки.

При возведении подавляющего большинства зданий и конструкций винтовой фундамент можно создать без применения специальной техники и сложных устройств. Опоры закручиваются в землю вручную с контролем вертикального положения при помощи строительных уровней или нивелиров. Винтовой фундамент можно построить намного быстрее, чем столбчатый фундамент.

5. Монтаж может быть выполнен в условиях ограниченного пространства.

Винтовой фундамент не требует больших площадей при строительстве. Благодаря этому появляется возможность создать его рядом с уже имеющимися строениями или посадками. Постройке здания не помешает и автономная канализация, септик которой может быть расположен в непосредственной близости от места проведения работ.

6. Сборка производится в любое время года при любых погодных условиях.

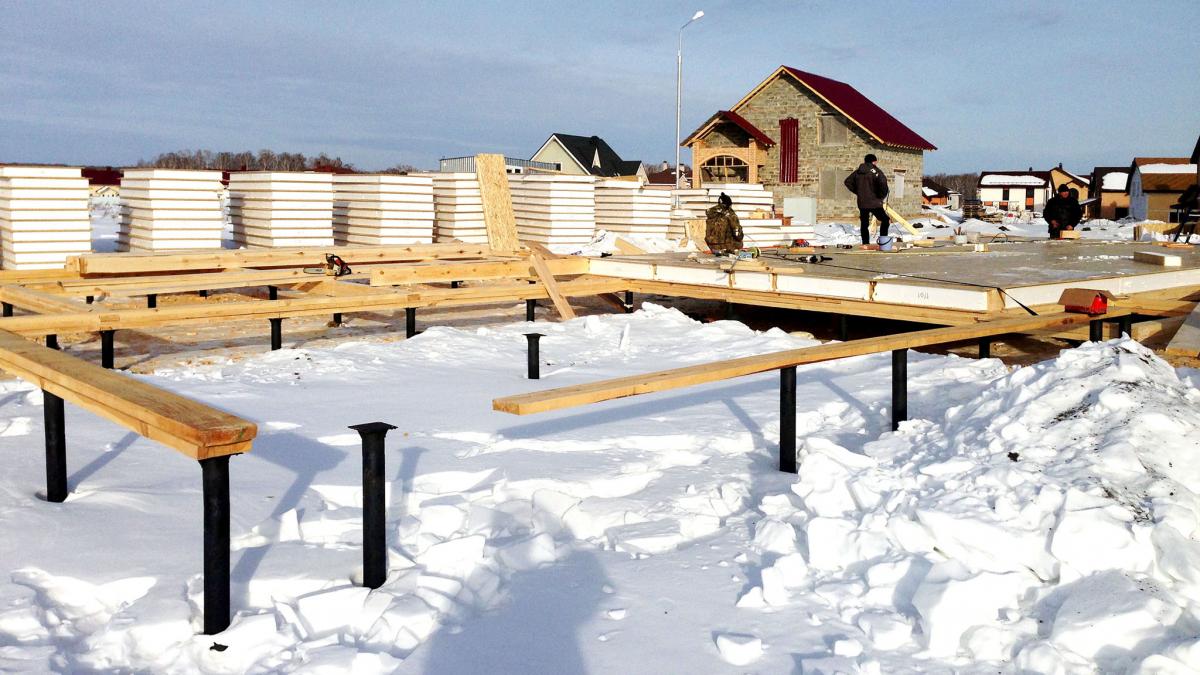

Строительство зимойМонтаж винтовых свай не зависит от времени года, благодаря чему фундамент можно возвести даже в условиях вечной мерзлоты. При твердом грунте закручивание опор производится при помощи специализированной техники.

7. Удобство при проведении коммуникаций.

Конструкция позволяет гибко проектировать точки введения в дом трубопроводов систем водоснабжения частного дома, а также электрических линий. Расположение этих элементов в свайном поле определяется на этапе проектирования, учитывая их удаленность от свай.

8. Винтовые сваи являются более экологически чистыми по сравнению с забивными.

Материал, из которого изготавливаются опоры – сталь. В ее состав не вносят вредных добавок, а значит, во время эксплуатации дома в атмосферу не выделяются вредные вещества.

Недостатками винтового фундамента можно назвать невозможность создания подвальных помещений, а также необходимость соблюдения строго вертикального расположения каждой сваи. Нарушение технологии установки может значительно снизить общую прочность строения и даже сделать его опасным для использования. Чтобы избежать этого, при реализации ответственных проектов лучше доверить создание свайного поля специалистам.

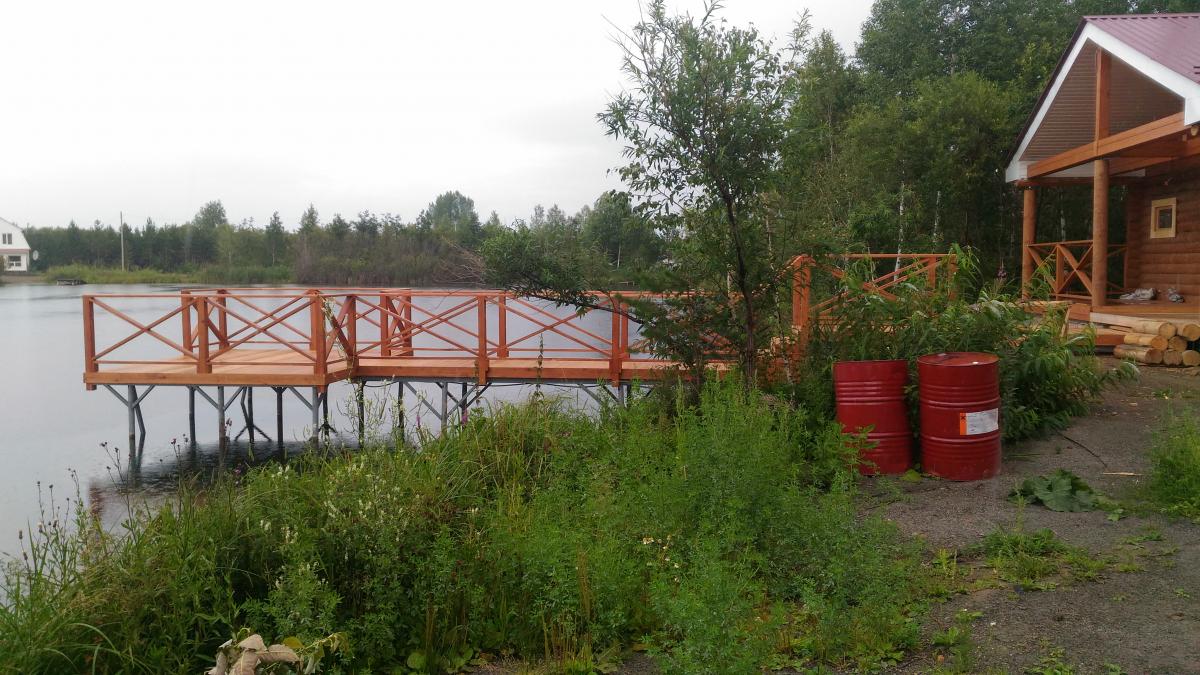

Готовый понтонКомпания «Стройсервис» предлагает профессиональные услуги по строительству винтового фундамента для строений и сооружений любых типов. Качественный фундамент – это залог надежности вашего будущего дома, поэтому в нашем штате работают только квалифицированные специалисты с большим опытом в сфере домостроения. Доверьте нам возведение главной части здания, и оно прослужит вам долгие годы! Сделать заявку на расчет, а также заказать строительство фундамента можно по контактам, указанным на нашем сайте.
